Terraform으로 AWS VPC 관리하기

AWS VPC이란 무엇인가?

Amazon Virtual Private Cloud(이하 Amazon VPC 혹은 VPC)는 AWS 사용자가 정의한 "가상 네트워크"로써 cidr 블록 방식으로 IP 대역을 설정한다. VPC의 대표적인 구성 요소는 다음과 같다.

Subnet

subnet은 vpc 대역 안의 IP 주소 범위를 cidr 블록 방식으로 지정한다. 보통은 하나의 availability zone을 외부에서 통신할 수 있는 public subnet과 외부에서 통신이 불가능한 private subnet으로 나눈다. 또한 HA 구성을 위해 vpc 내부에 public-pirvate subnet 구조가 두 쌍이 되도록 만든다.

Internet Gateway(IGW)

vpc 내부의 public subnet 상의 인스턴스들과 외부 인터넷 간의 통신할 수 있도록 vpc에 연결하는 게이트웨이를 뜻한다. route table을 통해서, 연결된다.

NAT Gateway(NGW)

nat는 네트워크 주소를 변환하는 장치를 뜻한다. ngw는 vpc 내부의 prviate subnet의 인스턴스들과 인터넷/AWS 서비스에 연결하는 게이트웨이이다.



내부적으로 public subnet에 위치하고 있으며, elastic IP를 할당한 상태로 구성된다. 역시, route table을 통해서 연결된다. 참고적으로 IPv6는 지원하지 않으므로 아웃바운드 전용 인터넷 게이트웨이를 사용해야 한다.

Routing Table

route table은 네트워크 트래픽을 전달할 위치를 결정하는데 사용되는 라우팅 규칙들의 집합이다. subnet과 subnet 간 통신, subnet과 gateway들의 통신을 결정한다.

Network ACL

security group과 함께 vpc의 보안 장치 중 하나이다. 1개 이상의 subnet과 외부의 트래픽을 제어할 수 있다. 쉽게 말해서, subnet 단위의 보안 계층이라고 보면 된다. "stateless"하다라는 특징을 가지고 있다.



network acl은 여러 subnet과 연결이 가능하지만 반대로 subnet은 딱 1개의 network acl을 가져야만 한다.

Security Group

network acl과 함께 vpc의 보안 장치 중 하나이다. security group은 인스턴스 단위의 보안 계층이며, 인스턴스에 대한 인바운드 및 아웃바운드 트래픽을 제어하는 가상 방화벽 역할을 한다. network acl과는 달리 "stateful"하다.



security group은 각 인스턴스 당 최대 5개까지 적용이 가능하다. network acl과 security group을 혼용해서 쓰게 되면 보안 이슈 해결 시 복잡도가 매우 높아지기 떄문에 보통은 둘 중 한 가지를 선택해서 vpc에 보안을 적용한다. 우리는 security group을 기반으로 vpc 보안을 설정할 것이다.

우리가 이번에 구성할 것은?

우리가 구성할 인프라스트럭처는 다음과 같다.

각 구성 요소를 나열하면 다음과 같다.

• VPC 1개
• subnet 4개 (public 2개, private 2개)
• internet gateway(igw) 1개
• nat gateway(ngw) 1개
  • eip 1개
• route table 2개 (public - igw, private - ngw)
  • route table assosiation 5개 (public 2개, private 3개)
• network acl 1개
• security group 3개
  • default (private subnet 인스턴스만 적용)
  • VPN (여기서는 자신의 IP를 VPN 취급)
  • 웹 서버용 (public subnet 인스턴스만 적용 80, 443번 port만 허용)

이번 장에서 만들 코드는 다음에서 확인할 수 있다.

• 코드 링크 : https://github.com/gurumee92/gurumee-terraform-code/tree/master/part3/ch11

AWS VPC 리소스 생성

지난 장을 진행하지 않았다면, 반드시 진행하고 오길 바란다.

VPC

이번 절에서는 vpc를 생성한다. 디렉토리에 vpc.tf를 만들고 다음을 입력한다.



part3/ch11/vpc.tf

# vpc
resource "aws_vpc" "vpc" {
    cidr_block = "10.10.0.0/16"

    tags = {
        Name = "vpc"
    }
}

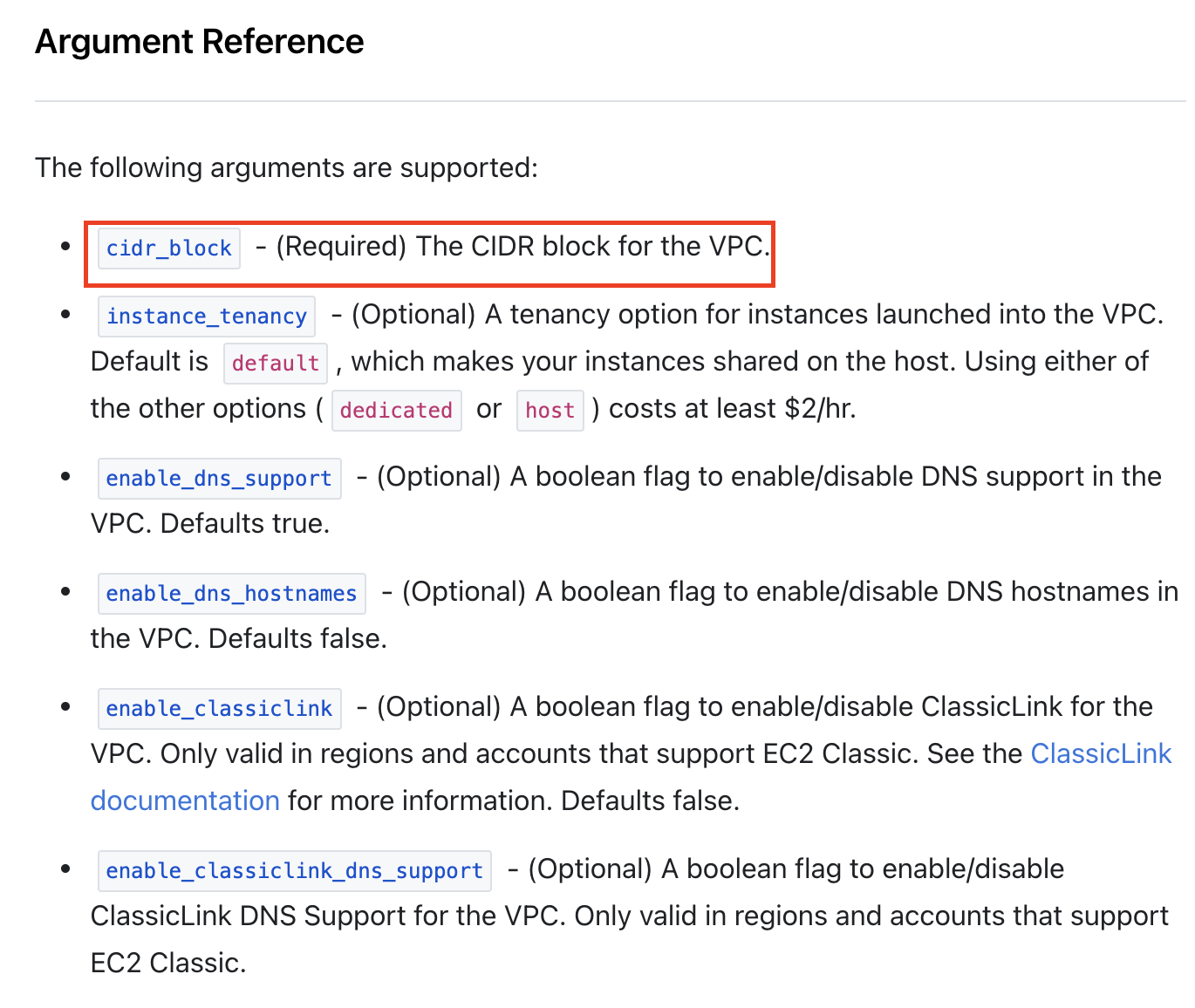

terraform 공식 레지스트리 문서에 따르면, cidr_block이 필수 값으로 들어가 있는 것을 확인할 수 있다.



cidr_block은 private_ip 대역의 주소 할당 방법의 일환으로, 다음과 같은 대역을 설정할 수 있다.

• 10.0.0.0
• 172.16.0.0
• 192.168.0.0

그리고 블락 설정이라고 "10.10.0.0/16"에서 "/16"이 블락 설정이다. AWS vpc에서는 16 ~ 28 사이의 숫자로 설정해주어야 한다. 이제 terraform apply 명령어로 인프라스트럭처를 구성해보자. 그리고 구성 전 상황이랑 비교해서, 위의 vpc.tf로 어떤 것이 설정 되는지 확인해보자.



이전 인프라스트럭처 상황은 다음과 같다.



terraform apply 명령어 이후, 인프라스트럭처 상황은 다음과 같다.



결국 vpc 하나를 생성하면, 기본적으로 route table 1개, network acl 1개, security group 1개씩 생긴다.

이들을 앞에 default를 붙여서, default route table 이런 식으로 부른다. 기본적으로 만들어지는 리소스라는 뜻인데, 이마저도 terraform으로 관리할 수 있다. 추후 진행되는 절에서 더 자세히 살펴본다.



• Terraform 공식 레지스트리 AWS VPC : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/vpc

Subnet

이제 subnet을 만들어보자. 위의 그림과 같이 availabilty zone 2개에 각각public subnet 1개, private subnet 1개씩 만들 것이다. 즉 총 4개의 xubnet을 생성한다. vpc.tf를 다음과 같이 수정한다.



part3/ch11/vpc.tf

# 이전과 동일

# subnet (public)
resource "aws_subnet" "public_subnet_1a" {
    vpc_id     = aws_vpc.vpc.id
    cidr_block = "10.10.1.0/24"
    availability_zone = "us-east-1a"
    tags = {
        Name = "public_subnet_1a"
    }
}

resource "aws_subnet" "public_subnet_1b" {
    vpc_id     = aws_vpc.vpc.id
    cidr_block = "10.10.2.0/24"
    availability_zone = "us-east-1b"
    tags = {
        Name = "public_subnet_1b"
    }
}

# subnet (private)
resource "aws_subnet" "private_subnet_1a" {
    vpc_id     = aws_vpc.vpc.id
    cidr_block = "10.10.101.0/24"
    availability_zone = "us-east-1a"
    tags = {
        Name = "private_subnet_1a"
    }
}

resource "aws_subnet" "private_subnet_1b" {
    vpc_id     = aws_vpc.vpc.id
    cidr_block = "10.10.102.0/24"
    availability_zone = "us-east-1b"
    tags = {
        Name = "private_subnet_1b"
    }
}



terraform 공식 레지스트리 문서에 따르면, cidr_block과 vpc_id가 필수 값으로 들어가 있는 것을 확인할 수 있다.



여기서 "cidr_block"은 "10.10.x.0"으로 구성하되, x는 VPC와 겹치지 않게 0이 되선 안되고 또한 자기들끼리도 겹치게 설정하면 안된다.

vpc_id는 생성한 vpc의 id를 값으로 주면 된다. terraform으로 관리하는 리소스의 어트리뷰트를 이용하기 위해서는 다음의 형식을 따른다.



# <resource>.<resource_name>.<resource_attribute_name>
aws_vpc.vpc.id

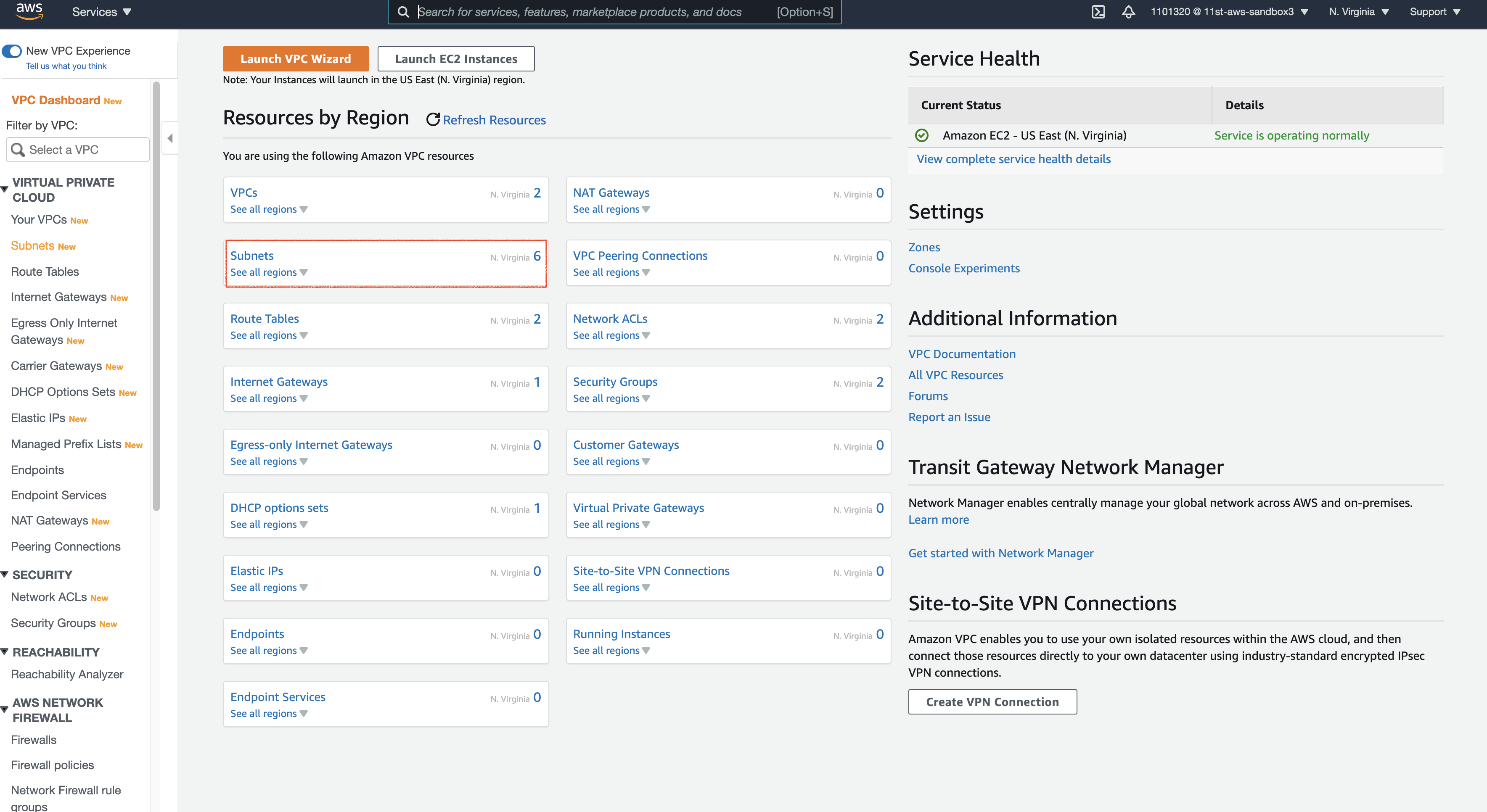

이번에도 terraform apply 명령어를 입력하여 어떤 리소스들이 생기는지 확인해보자. 이전 인프라스트럭처 상황은 다음과 같다.



terraform apply 명령어에 의해 새롭게 구성된 인프라스트럭처의 상황은 다음과 같다.



vpc처럼 추가적으로 생성되는 default 리소스들은 없다.

• Terraform 공식 레지스트리 AWS Subnet : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/subnet

Internet Gateway(IGW)



이번에 만들어볼 것은 public subnet과 외부 인터넷을 연결하는 igw이다. vpc.tf를 다음과 같이 수정한다.



part3/ch11/vpc.tf

# 이전과 동일

# igw
resource "aws_internet_gateway" "igw" {
    vpc_id = aws_vpc.vpc.id

    tags = {
        Name = "Internet Gateway"
    }
}



terraform 공식 레지스트리 문서에 따르면, vpc_id가 필수 값으로 들어가 있는 것을 확인할 수 있다.



역시 terraform apply 명령어로 무엇이 생성되는지 확인해보자. 이전 인프라스트럭처의 상황은 다음과 같다.



terraform apply 명령어에 의해 새롭게 구성된 인프라스트럭처의 상황은 다음과 같다.



igw 역시, vpc처럼 추가적으로 생성되는 default 리소스들은 없다.

• Terraform 공식 레지스트리 AWS Internet Gateway : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/internet_gateway

NAT Gateway(NGW)

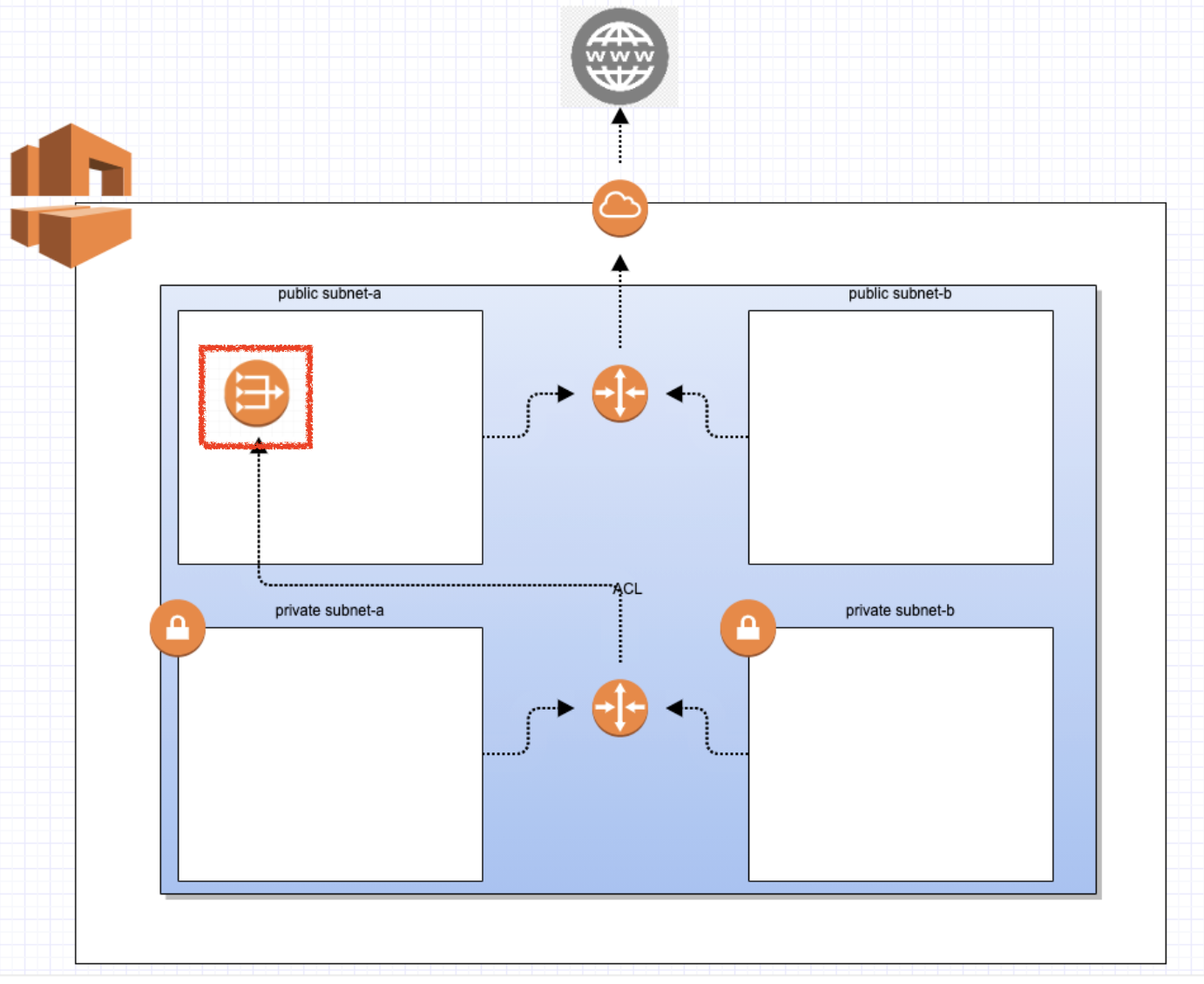

이번에는 private subnet에서 외부 인터넷을 통신할 수 있도록 ngw를 생성해보자. vpc.tf를 다음과 같이 수정한다.



part3/ch11/vpc.tf

# 이전과 동일

# ngw
resource "aws_eip" "ngw_ip" {
    vpc   = true

    lifecycle {
        create_before_destroy = true
    }
}

resource "aws_nat_gateway" "ngw" {
    allocation_id = aws_eip.ngw_ip.id
    subnet_id     = aws_subnet.public_subnet_1a.id

    tags = {
        Name = "NAT Gateway"
    }
}

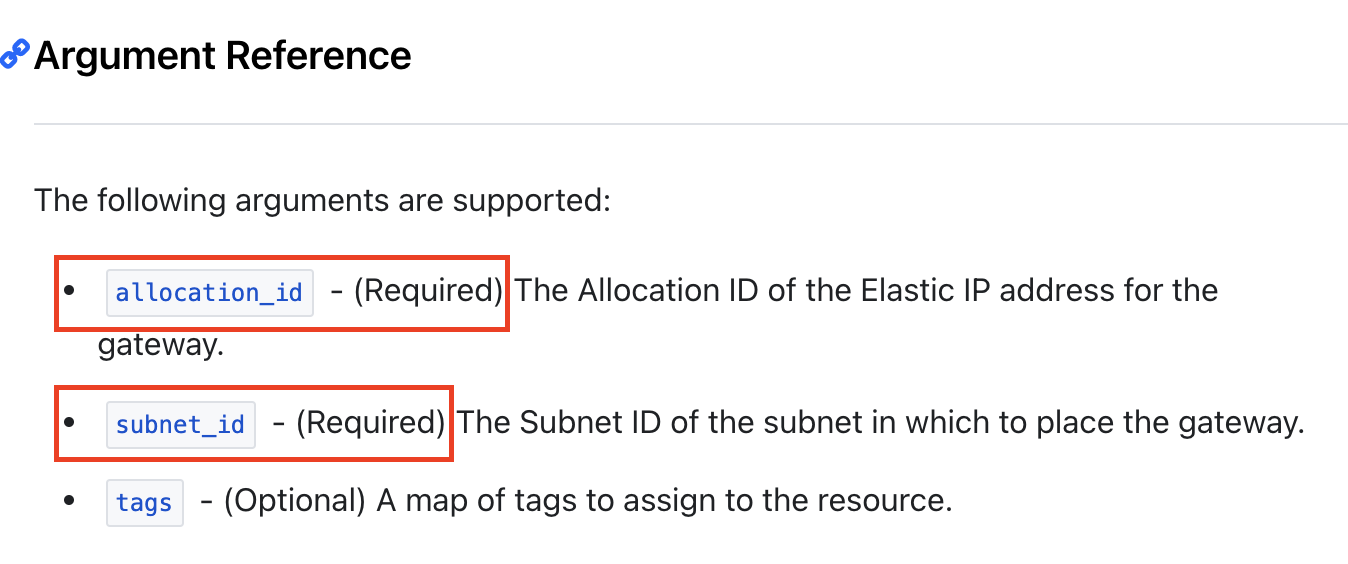

terraform 공식 레지스트리 문서에 따르면, allocation_id와 subnet_id가 필수 값으로 들어가 있는 것을 확인할 수 있다.



문서를 읽어보면, allocation_id는 "elastic ip 주소"라는 것을 알 수 있다. 따라서 aws_eip를 생성해 주어야 한다. 이는 AWS EC2의 리소스이므로 추후 절에서 더 깊이 다루도록 하겠다. 지금은 이렇게 만든다고만 알아두면 된다.



그리고 ngw는 무조건 public subnet 상에서 위치해 있어야 한다. 따라서 subnet_id는 public_subet_1a의 id를 할당해 주었다. 역시 terraform apply 명령어로 인해 인프라스트럭처에 어떤 변화가 생긴지 확인해보자.

참고! NGW 생성 시 시간이 어느 정도 걸립니다.

NGW 생성 시에 다른 리소스들과 달리 시간이 어느 정도 더 걸립니다. 왜냐하면 실제 NGW를 위한 ec2 인스턴스를 띄우는 과정이 포함되어 있어서 그렇습니다.

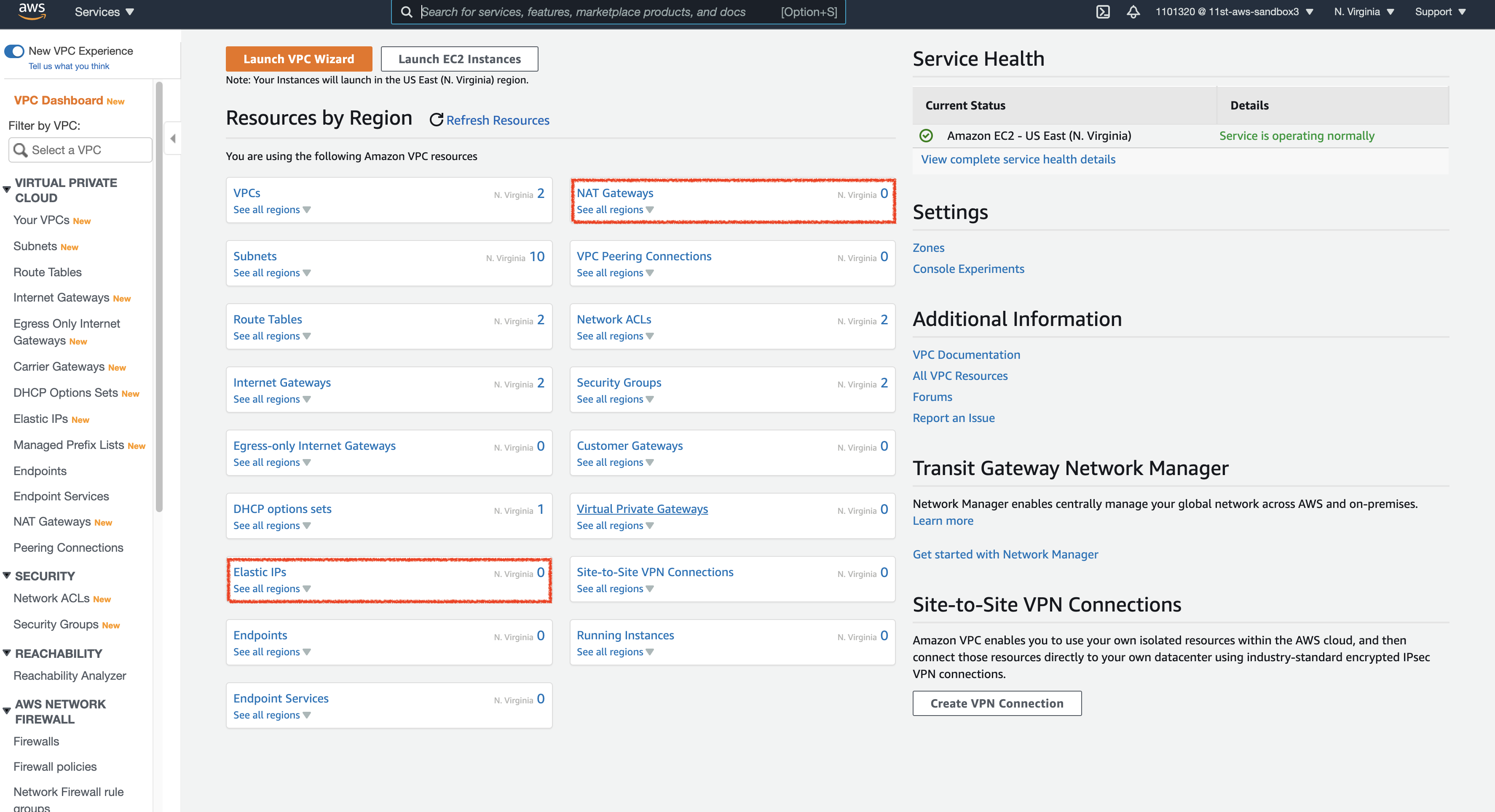

먼저 이전 인프라스트럭처의 상황이다.

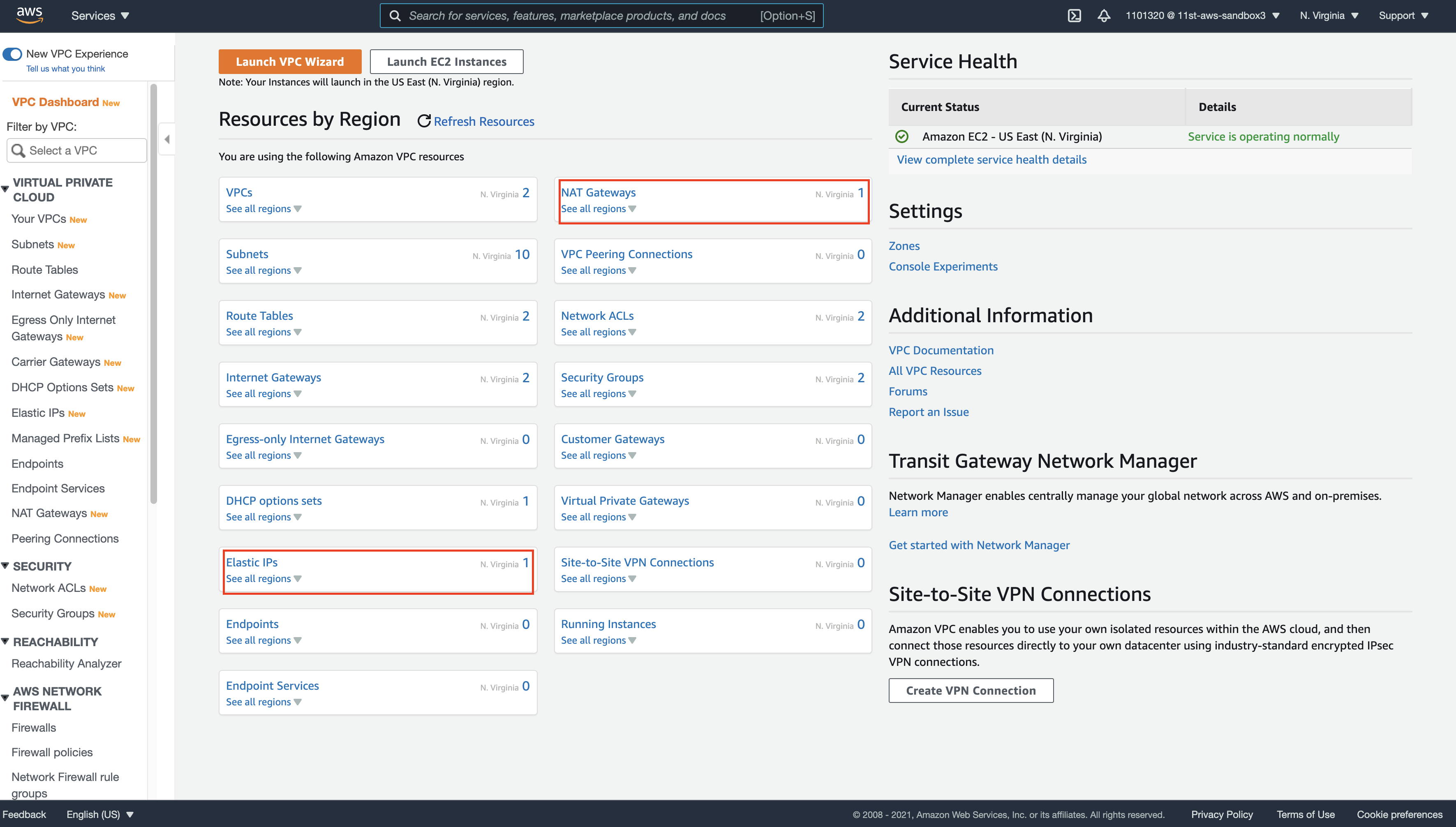

그 다음 terraform apply 명령어로 인해 변경된 인프라스트럭처의 상황이다.

Elastic ip와 NGW외에 VPC처럼 추가적으로 생성되는 default 리소스들은 없다.



• Terraform 공식 레지스트리 AWS NAT Gateway : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/nat_gateway

Route Table

이번에는 트래픽이 어떻게 흐르는지에 대한 규칙을 만들 수 있는 route table을 생성한다. 먼저 vpc가 생성될 때, 기본으로 생성되는 default route table을 생성한다.



part3/ch11/vpc.tf

# ...
# route table (public)
resource "aws_default_route_table" "public_rt" {
    default_route_table_id = aws_vpc.vpc.default_route_table_id

    route {
        cidr_block = "0.0.0.0/0"
        gateway_id = aws_internet_gateway.igw.id
    }

    tags = {
        Name = "public route table"
    }
}



공식 문서에 따르면, 필수 argument는 default_route_table_id다. 이는 vpc의 attribute로 초기화한다.



또한, 트래픽을 흐르게 하고 싶으면, 위 코드처럼 route argument를 구성하면 된다. 이렇게 하면, 인스턴스에서 외부랑 통신할 때 igw로 트래픽이 흐르게 된다. 또한 route 역시 리소스로써 구성할 수 있다. 이는 조금 이따가 살펴보도록 하자.

참고!

기본적으로 VPC 내 인스턴스 간, 트래픽은 허용됩니다.



이제, 위 route table에 public subnet이 따르도록 route table association을 정의한다.



part3/ch11/vpc.tf

# ...
resource "aws_route_table_association" "public_rta_a" {
    subnet_id      = aws_subnet.public_subnet_1a.id
    route_table_id = aws_default_route_table.public_rt.id
}

resource "aws_route_table_association" "public_rta_b" {
    subnet_id      = aws_subnet.public_subnet_1b.id
    route_table_id = aws_default_route_table.public_rt.id
}

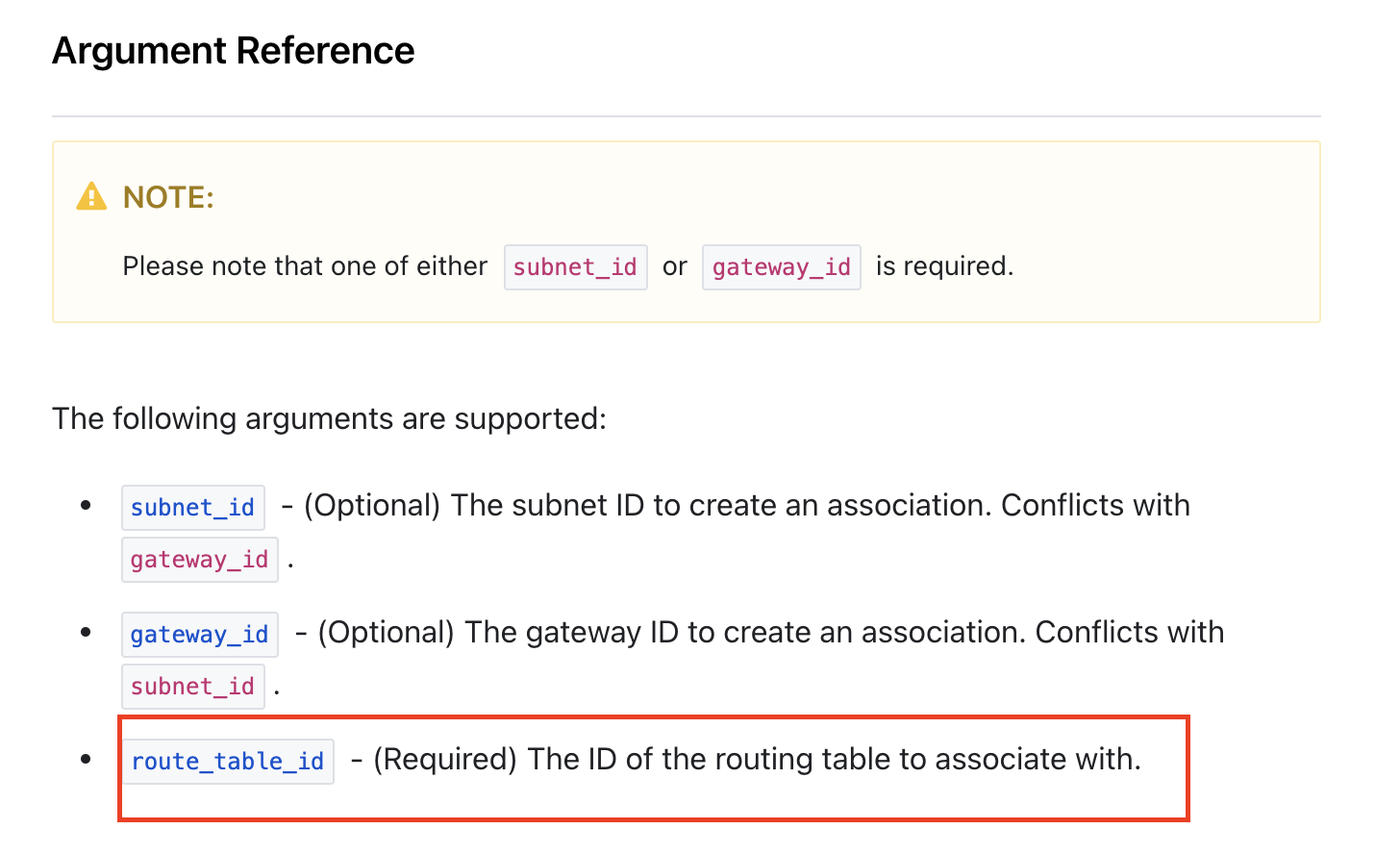

이렇게 subnet_id와 route_table_id를 이용하면, route table association를 구성할 수 있다. 공식 문서에 따르면, route_table_id는 필수 값이며, subnet_id 혹은 gateway_id를 선택하여 구성할 수 있다.



이제 private subnet의 route table을 생성해보자. 요령은 aws_default_route_table과 비슷하다.



part3/ch11/vpc.tf

# ...
# route table (private)
resource "aws_route_table" "private_rt" {
    vpc_id = aws_vpc.vpc.id
    tags = {
        Name = "private route table"
    }
}



aws_default_route_table는 "default_route_table_id"가 필수 값이라면, aws_route_table은 "vpc_id"가 필수 값이다.



aws_route_table_association은 동일하다. 다만, aws_route_table.private_rt.id 이런 식으로 정의해주면 된다.



part3/ch11/vpc.tf

# ...
resource "aws_route_table_association" "private_rta_a" {
    subnet_id      = aws_subnet.private_subnet_1a.id
    route_table_id = aws_route_table.private_rt.id
}

resource "aws_route_table_association" "private_rta_b" {
    subnet_id      = aws_subnet.private_subnet_1b.id
    route_table_id = aws_route_table.private_rt.id
}



그리고 아래와 같이 따로 route를 정의해줄 수 있다. 아래 route는 private_subnet에서 인터넷 통신이 필요할 때 트래픽이 ngw로 흐를 수 있게 규칙을 정의한다.



part3/ch11/vpc.tf

# ...
resource "aws_route" "private_rt_route" {
    route_table_id              = aws_route_table.private_rt.id
    destination_cidr_block      = "0.0.0.0/0"
    nat_gateway_id              = aws_nat_gateway.ngw.id
}



공식 문서에 따르면, route_table_id 값은 필수적이며, destination_cidr_block을 지정해서 트래픽을 어디로 흐를지 정의할 수 있다. 또한 nat_gateway_id 말고, gateway_id 등 다른 게이트웨이 사용도 가능하다.



이제 terraform apply 명령어를 통해서 인프라스트럭처 구성이 어떻게 달라지는 확인해보자. "VPC > Route Tables" 메뉴를 살펴면 다음과 같이 구성됨을 확인할 수 있다.



가장 첫 번째 줄은 우리가 생성한 것이 아니라, AWS 내에서 기본적으로 생성된 것이니 무시한다. 이제 public_route_table을 찍어보면, internet gatway와 연결됨을 확인할 수 있다.



이제 private_route_table을 찍어보자. 역시 NAT gateway와 연결됨을 확인할 수 있다.

• Terraform 공식 레지스트리 AWS Default Route Table : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/nat_gateway
• Terraform 공식 레지스트리 AWS Route Table : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/route_table
• • Terraform 공식 레지스트리 AWS Route Table Association : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/route_table_association
• • Terraform 공식 레지스트리 AWS Route: https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/route

Network ACL

이제 network acl을 만들어보자. 여기서는 vpc 생성하면 기본적으로 생성되는 default network acl을 만든다. route table처럼 default와 아닌 것으로 나뉘는데, 요령은 비슷하다.



또한 주 보안 계층을 network acl로 정했으면, public subnet, private subnet을 따로 따로 구성하는 것이 일반적이다. 여기서는 security group을 통해서 보안을 적용하기 때문에 1개만 구성한다.



part3/ch11/vpc.tf

# ...
# network acl
resource "aws_default_network_acl" "vpc_network_acl" {
    default_network_acl_id = aws_vpc.vpc.default_network_acl_id

    egress {
        protocol   = "tcp"
        rule_no    = 100
        action     = "allow"
        cidr_block = "0.0.0.0/0"
        from_port  = 0
        to_port    = 65535
    }

    ingress {
        protocol   = "-1"
        rule_no    = 100
        action     = "allow"
        cidr_block = "0.0.0.0/0"
        from_port  = 0
        to_port    = 0
    }

    tags = {
        Name = "network acl"
    }
}



aws_default_network_acl는 위와 같이 생성할 수 있으며, 공식 문서에 따르면 필수 "argument"는 다음과 같다.

• default_network_acl_id : VPC의 attribute 값을 넣어주면 된다.

• Terraform 공식 레지스트리 AWS Default Network ACL : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/default_network_acl

Securtity Group

이제 security group을 만들어보자. 먼저 vpc가 생성되면 자동으로 생성되는 default security group을 만든다.



part3/ch11/vpc.tf

# ...
# security group
resource "aws_default_security_group" "default_sg" {
    vpc_id = aws_vpc.vpc.id

    ingress {
        protocol    = "tcp"
        from_port = 0
        to_port   = 65535
        cidr_blocks = [aws_vpc.vpc.cidr_block]
    }

    egress {
        protocol    = "-1"
        from_port   = 0
        to_port     = 0
        cidr_blocks = ["0.0.0.0/0"]
    }

    tags = {
        Name = "default_sg"
        Description = "default security group"
    }
}

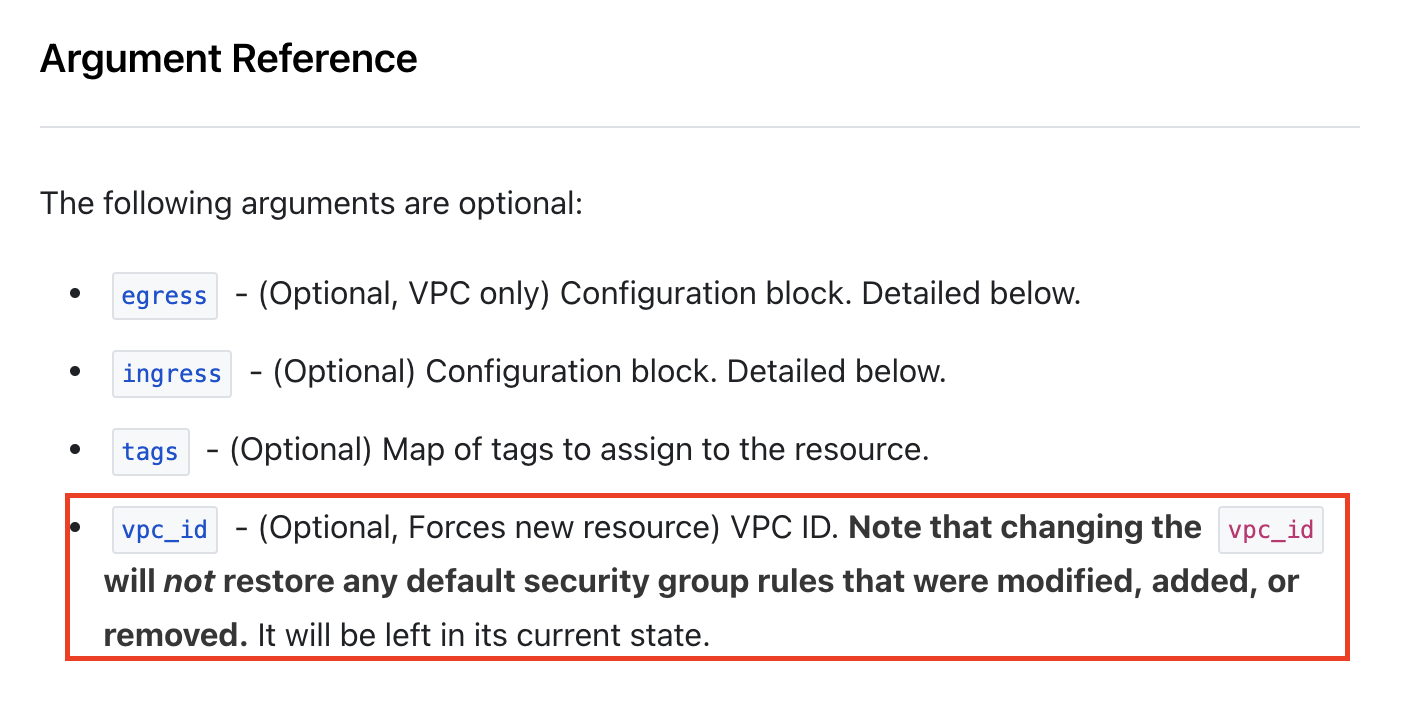

vpc 대역에 있는 모든 인스턴스 간 통신을 허용하게 만들어준다. 공식 문서에 따르면, vpc_id는 필수 값은 아니나 예상치 못한 동작이 발생할 수 있다고 적혀있다. 따라서, 우리가 생성하는 vpc의 id로 값을 할당해주자.



이제 VPN 대역만 통할 수 있도록 security group을 만들어보자. 여기서는 가상의 IP 주소로 설정했지만 실제로는 공부할 때는 자신의 IP 대역을, 현업에서는 회사의 VPN 대역을 설정하면 된다.



자신의 IP 대역은 여기서 확인할 수 있다.

• 자신의 IP 대역 : https://www.findip.kr/

part3/ch11/vpc.tf

# ...
resource "aws_security_group" "inhouse_sg" {
    name        = "pinhouse_sg"
    description = "security group for inhouse"
    vpc_id      = aws_vpc.vpc.id

    ingress {
        description = "For Inhouse ingress"
        from_port   = 0
        to_port     = 65535
        protocol    = "tcp"
        cidr_blocks = [
            aws_vpc.vpc.cidr_block,
            # 자신의 IP 실제로는, 회사 VPN 대역을 넣어주면 된다.
            "111.111.11.111/32",
        ]
    }

    egress {
        protocol    = "-1"
        from_port   = 0
        to_port     = 0
        cidr_blocks = ["0.0.0.0/0"]
    }

    tags = {
        Name = "inhouse_sg"
    }
}



역시 공식 문서에 따르면, 필수 값은 없다. 하지만, vpc_id값은 채워주는 것이 일반적이다.

마지막으로 public subnet에서만 만들어질 웹 서버에 대한 security group을 정해보자. 80(HTTP), 443(HTTPS)에 대한 ingress 트래픽을 모두 허용해주면 된다.



part3/ch11/vpc.tf

# ...
resource "aws_security_group" "web_server_sg" {
    name        = "web_server_sg"
    description = "security group for web server"
    vpc_id      = aws_vpc.vpc.id

    ingress {
        description = "For http port"
        from_port   = 80
        to_port     = 80
        protocol    = "tcp"
        cidr_blocks = ["0.0.0.0/0"]
    }

    ingress {
        description = "For https port"
        from_port   = 443
        to_port     = 443
        protocol    = "tcp"
        cidr_blocks = ["0.0.0.0/0"]
    }

    egress {
        protocol    = "-1"
        from_port   = 0
        to_port     = 0
        cidr_blocks = ["0.0.0.0/0"]
    }

    tags = {
        Name = "web_server_sg"
    }
}





terraform apply 명령어를 통해서, 어떤 인프라스트럭처가 만들어지는지 꼭 확인하길 바란다.

• Terraform 공식 레지스트리 AWS Default Security Group : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/resources/default_security_group
• Terraform 공식 레지스트리 AWS Security Group : https://registry.terraform.io/providers/hashicorp/aws/latest/docs/data-sources/security_group

테라폼으로 aws vpc 관련 리소스들을 모두 만들었다.
